3月25日-27日，SEMICON CHINA 2026在上海新国际博览中心如约举行。作为全球半导体行业的风向标，这场盛会汇聚了从材料、设备到封测环节的最前沿技术。而在封装装备区，GKG凯格精机的展区前人头攒动。这次，我们带来了全“芯”阵容。
走进凯格精机展区，不少人都被眼前陈列的设备所吸引：从精密印刷机到智能检修机，从高速喷印方案到高精度点胶系统，每一组设备和技术方案都在诉说着半导体封装背后的技术故事。而故事的核心，正是那些我们日常看不见、却又无处不在的芯片。
从一颗芯片的诞生说起...
如果你拆开一部智能手机，或者打开一台高性能计算设备，你会看到主板上那颗小小的芯片。但鲜为人知的是，在芯片从晶圆到最终封装的过程中，需要经历印刷、点胶、植球、检测、修复等一系列精密工序。每一道工序的精度，都直接决定了芯片的性能与可靠性。而我们所做的，正是为这些关键工序输出“凯格能量”。
印刷--为芯片“画”出第一道精密
在半导体先进封装工艺中，锡膏、银浆、FLUX、环氧树脂等材料的精密印刷是决定后续贴片与焊接质量的基础。印刷能力不足，虚焊、桥接、空洞等问题将接踵而至。

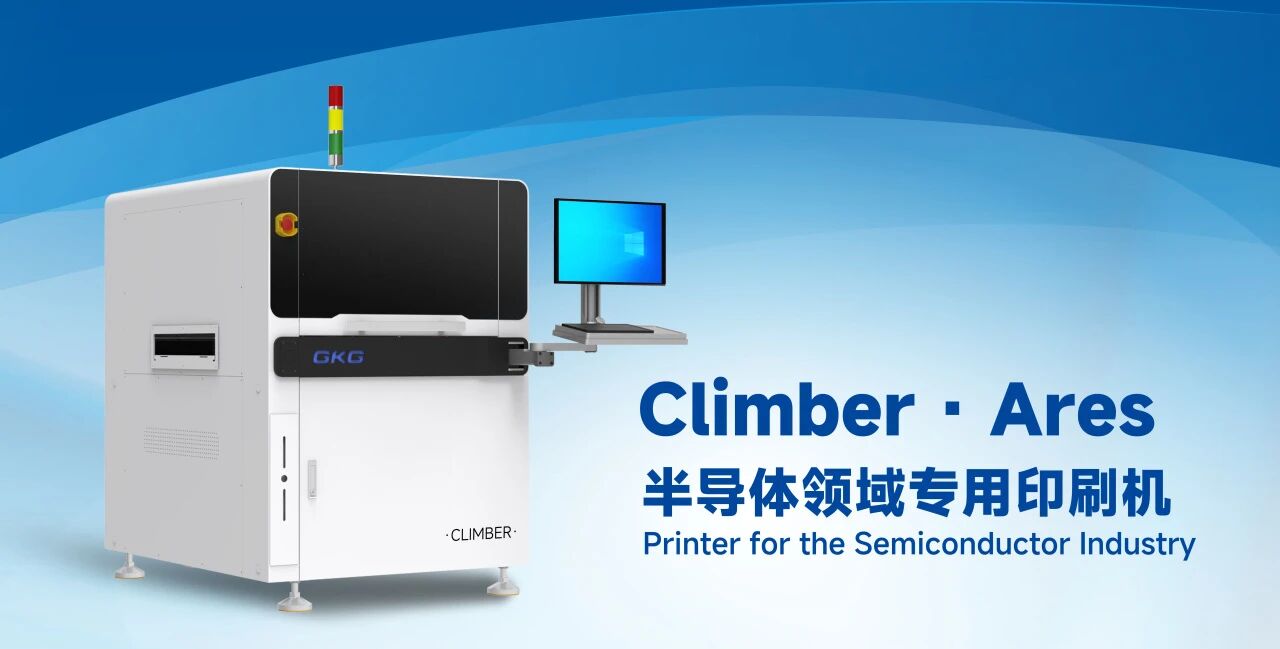

Climber·Ares半导体领域专用印刷机为此而生。它的定位精度是±8μm(CPK≥2.0),印刷精度：±12.5μm(CPK≥2.0)。这些数字背后，是行业突破性的技术实力。搭配主动清洗系统与三段式传输系统，核心循环时间仅需5s/panel。而再搭载R2多拼板一次校正、统一印刷，则让多拼板批量生产的效率大幅提升。
用在哪里？3D封装、SiP、FCBGA，只要对印刷精度有极致要求的先进封装场景，都能看到它的身影。
植球--为芯片装上“连接之桥”
印刷之后，便到了芯片封装中至关重要的一环--植球。这些微小的锡球，承担着芯片与基板之间电气连接和机械支撑的双重使命，球径均匀性、位置精度、共面度，每一项指标都直接影响最终封装的可靠性与良率。而随着先进封装向更高密度、更小间距演进，传统植球方式在应对基板翘曲、微小球径、单次植球数量激增等挑战时，越来越力不从心。

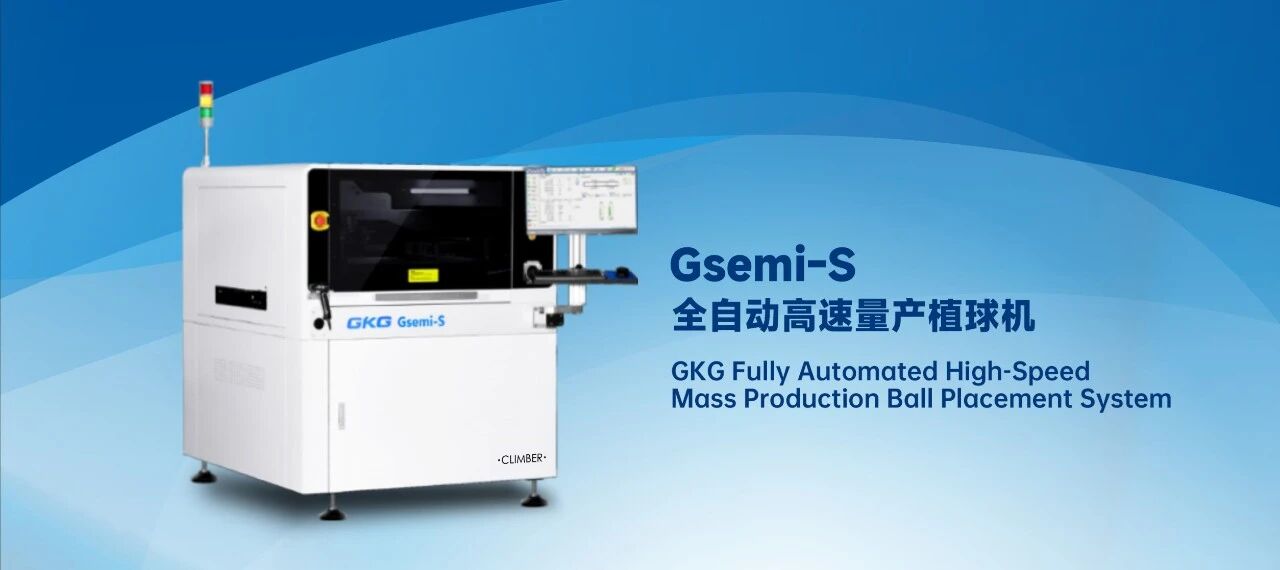

GKG全自动高速量产植球机Gsemi-S，正是为解决这些痛点而生。它是一款单机即可适配芯片级、基板级等多种植球工艺的通用型设备，单次植球数量无上限，产能大幅提升。高精度视觉对位与工作台控制，确保每颗锡球完美植入，即使面对基板翘曲等难题，依然能保持稳定的植球品质。再搭载检修机零漏球率，满足200μm及以上植球能力。
用在哪里？主要应用于：基板（条状）、BGA、FCBGA、SIP、POP、2.5/3D封装。
植球后，谁来守好最后一道光？
植球工艺完成后，并不意味着良率已成定局。多球、少球、连球、偏移、球径不均等任何一个细微缺陷，都可能导致整颗芯片在后续回流或测试中失效。这时，就需要一位“火眼金睛”的守门员。

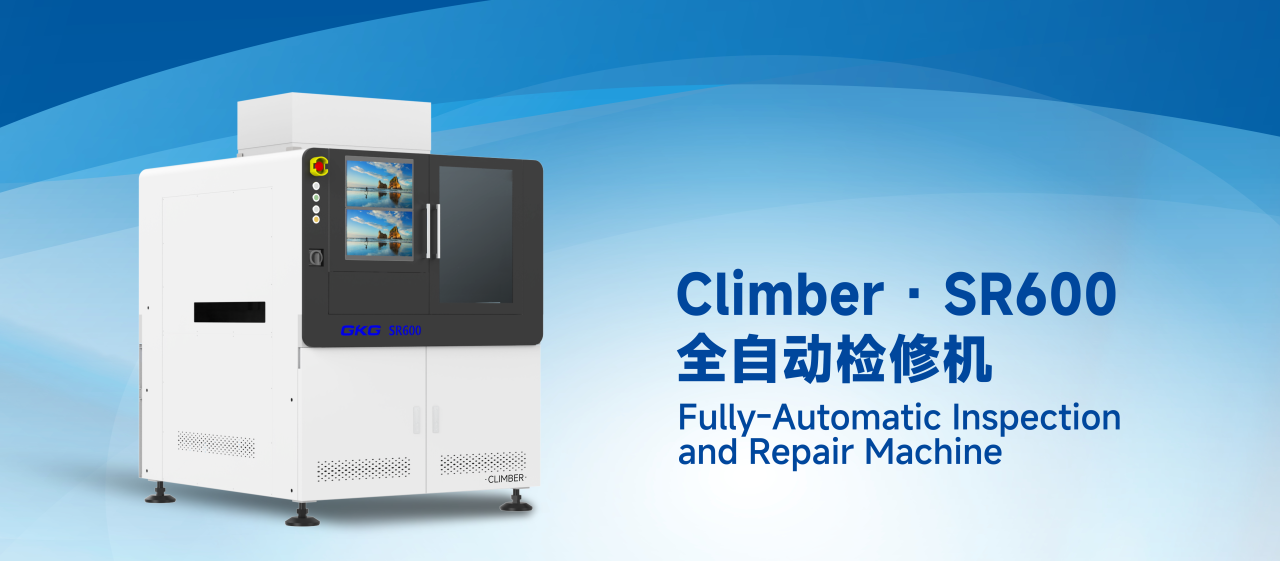

Climber·SR600全自动检修机扮演的正是这个角色。它具备200μm及以上球径植球后检测与修复能力。搭载先进AI检测，可精准识别多球、少球、连球、偏移等植球不良并修复。内含点胶、补球、丢球功能头，独立控制、自由分配。支持在线和离线模式，配合植球工艺实现100%良率产出。
用在哪里？主要应用于：基板（条状）、BGA、FCBGA、SIP、POP、2.5/3D封装。
点胶--小到看不见，却处处是关键
在摄像头模组、MEMS器件、芯片级封装中，点胶工艺的精度往往以微米计。一滴胶的位置偏差、拉丝或气泡，都可能影响器件的最终性能。

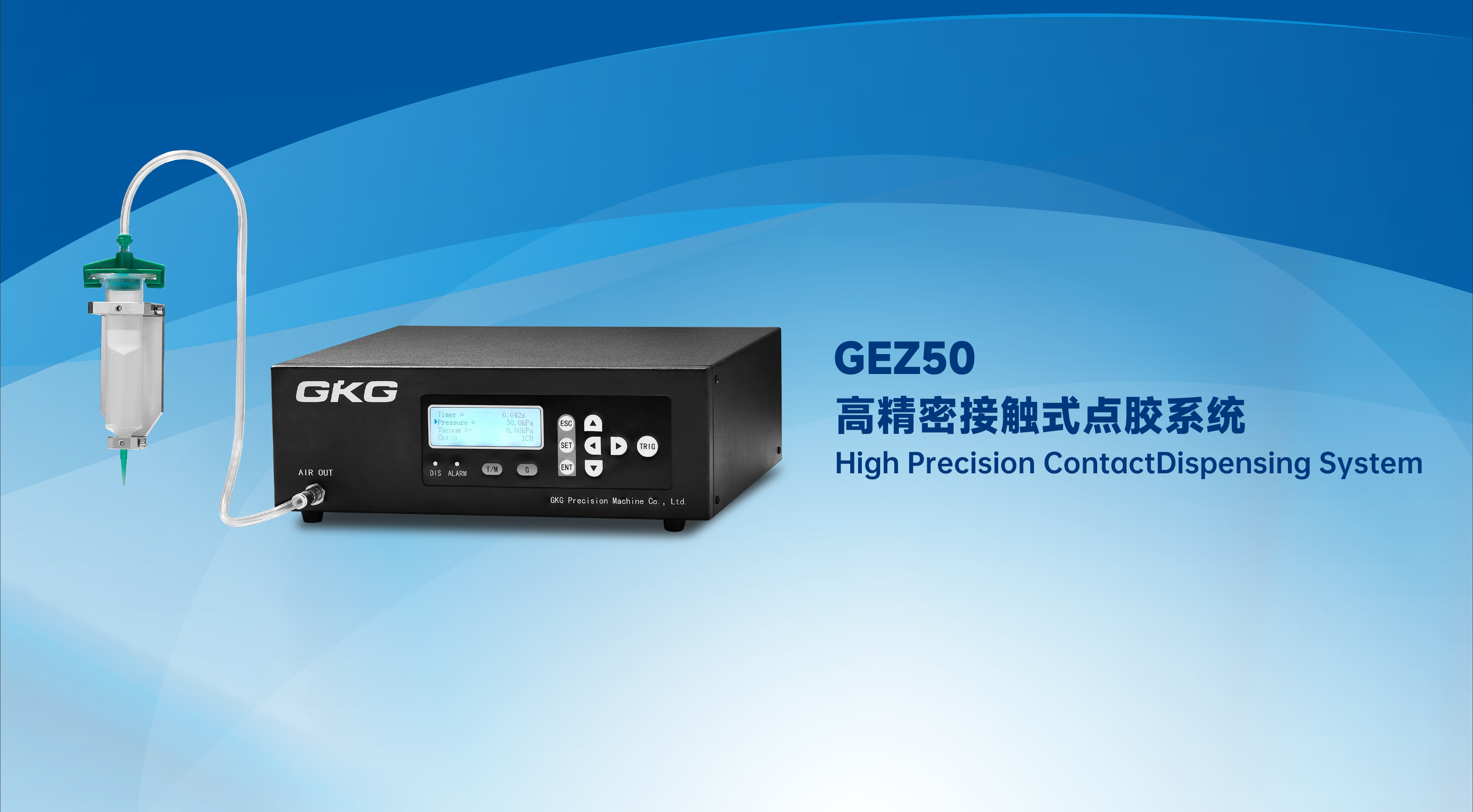

GEZ50高精密接触式点胶系统给出了解决方案：最小点径可达80μm。针筒阀控制器内置信号高速响应电路，快速且持续检测点胶信号及吐出压力，保证点胶的一致性。真空回吸自动控制功能可有效避免拉丝、滴漏、气泡混入现象。吐出条件的多通道保存功能，应对锡膏、红胶、UV等不同粘度胶水的使用场合快速切换。
用在哪里？可广泛应用于光模块、半导体、消费类电子、汽车电子、医疗/生命科学等高精度精密制造场景。

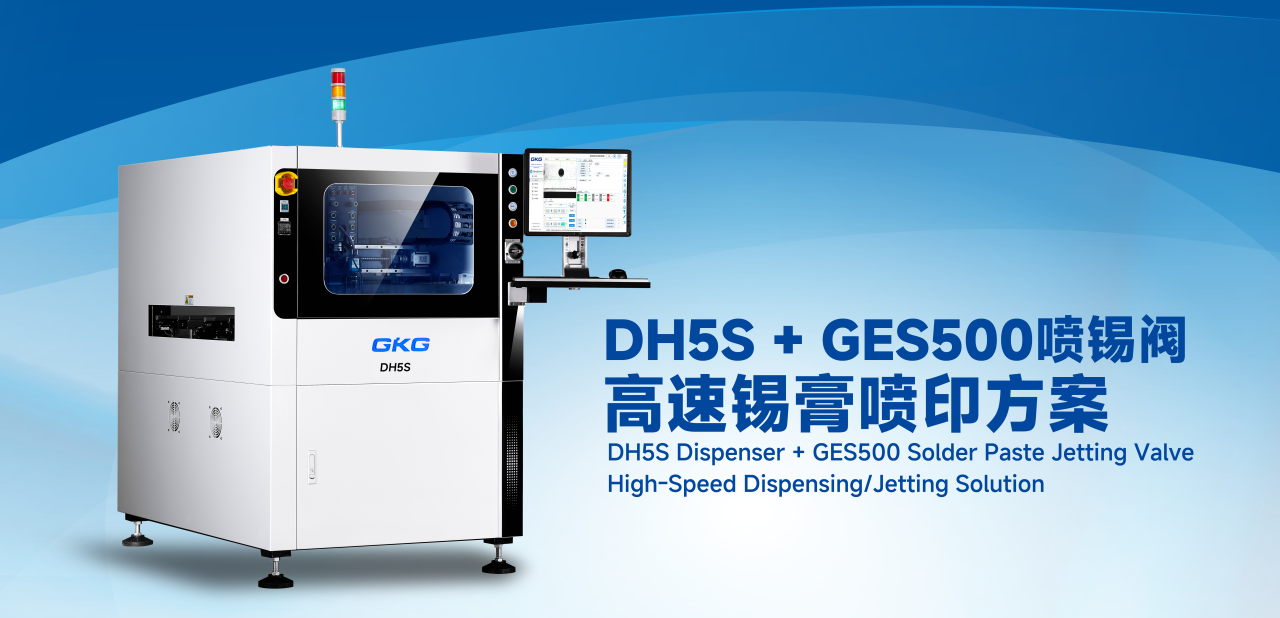

DH5S+GES500高速锡膏喷印方案，落点精度:40μm。双驱直线电机模组XY轴最大速度达2000mm/s。稳定输出点径φ0.23mm@6号粉；稳定输出点径φ0.18mm@7号。超高喷锡效率可达Max1,000,000dot/h。Gerber离线编程，从图纸到首件只需30min。生产过程免喷嘴擦拭，快拆结构5min换线。
用在哪里？半导体封装、MiniLED、消费电子及显示模组、摄像头模组——需要大批量、高密度锡膏喷印的工序，这套方案都能从容应对。
不止单机，我们更懂整线！
在实际生产中，从印刷到植球、从检测到修复的整线协同，是决定量产良率与效率的关键。

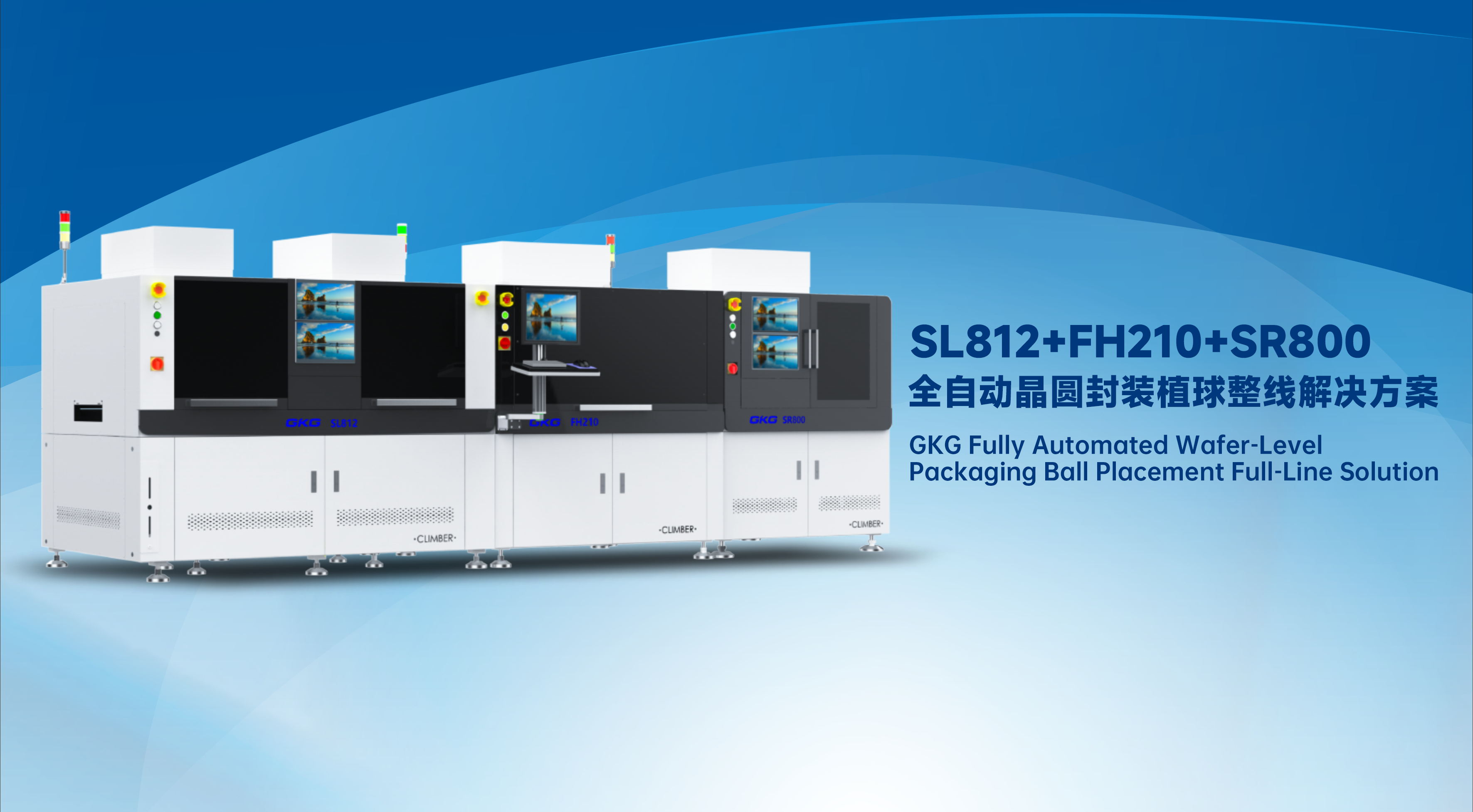

GKG全自动晶圆封装植球整线解决方案
特点介绍：
☑印刷、植球、导片、检测、修复五大模块三位一线，智造闭环。
☑GKG自研核心Cyclone非接触式植球技术，智能导片流畅无伤，AOI视觉检测搭配自动修复闭环管控。
☑全程无人化作业，数据可追溯，晶圆级封装全场景覆盖满足60~300um WLCSP Bumping制程。
☑主要应用于：Fan Out WLCSP、Fan in WLCSP、Flip Chip、TSV等晶圆级封装。

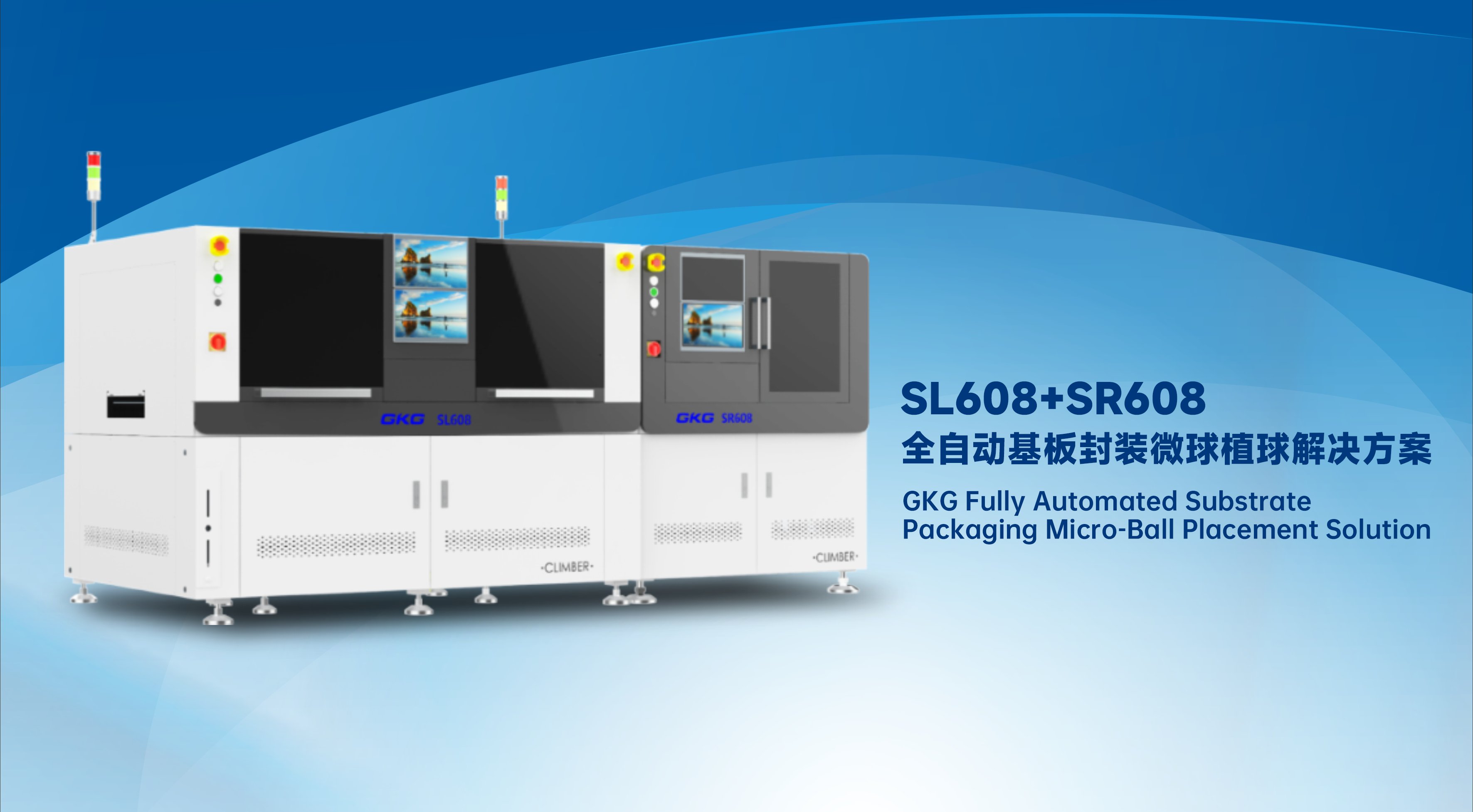

GKG全自动基板封装微球植球解决方案
特点介绍：
☑从精密印刷到微球植入，从在线检测到智能修复，四大核心模块无缝协作。
☑高精度印刷确保焊膏一致，微球植入准确无误；AOI视觉检测搭配自动补球修复，实现闭环品控。
☑整线全自动流转，无需人工干预，有效应对基板翘曲与60~300um微小球径挑战，助力先进封装良率跃升。
☑主要应用于：基板（条状）、FCBGA、SIP、POP、CSP、2.5/3D封装。
现场回顾

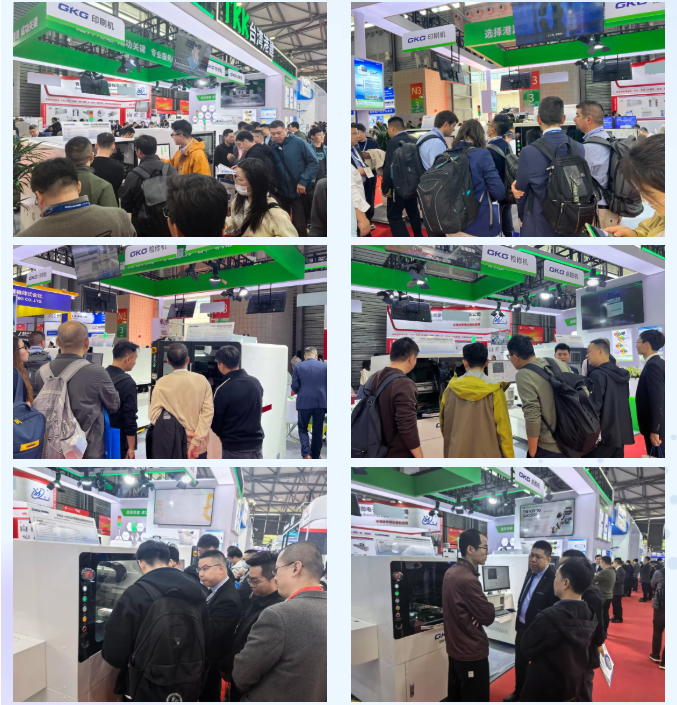

三天展会，GKG展台迎来了国内外各地的新老朋友。有人驻足细问，有人带着工艺难题来寻求方案，有人感慨：“国产封装装备，真的不一样了！”
当我们把目光从展会现场收回，重新望向那颗芯片——它可能藏在你手中的智能手机里，让你与世界随时互联；可能驱动着高性能计算设备，为AI智能、大数据提供算力支撑；可能存在于自动驾驶汽车的控制器中，守护每一次出行的安全；也可能植入医疗设备，为生命健康保驾护航。芯片无处不在，而每一颗可靠芯片的背后，都离不开封装工艺的精益求精。
我们相信，封装工艺的每一次微米级突破，终将汇聚成中国半导体产业向上攀登的坚实台阶。而这每一步的攀登，都将转化为千行百业中更加可靠、更加智能的“中国芯”。
展会落幕，征途继续。下一站，我们期待与您在更多场景中相遇。
